双金属温度计
欢迎来到安徽华光仪表线缆有限公司,我司所有产品纯原厂供应无经销商;下单、订货一律八八折!
安徽华光仪表线缆有限公司-欣久牌仪表电缆质量优、规格全、价格低、服务好,用户的需求,就是我们的追求!欢迎您选购欣久牌仪表电缆,好产品华光造。服务订购: 在线千牛:华光仪表168 营销号:,:
![](https://img72.hbzhan.com/gxhpic_aeca885840/bb33f2c9b6dc3b85d6de07cc634f9ba2e098c6578667ef7c5e204b3f1b90cea2745b42909fd202ba.jpg)
产品名称: | WSS系列双金属温度计 |
产品型号: | WSS-300、WSS-410、WSS-520等 |
产品特点: | 1、现场显示温度,直观方便; 2、安全可靠,使用寿命长; 3、多种结构形式,可满足不同要求。 |
产品介绍: 一、概述 WSS系列是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。 二、工作原理 工业用主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片,利用两种不同金属在温度改变时膨胀程度不同的原理工作的。是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出热电势所应的温度值。 三、主要特点 1、现场显示温度,直观方便; 2、安全可靠,使用寿命长; 3、多种结构形式,可满足不同要求。 四、主要技术参数 产品执行标准 JB/T8803-1998 GB3836-83 标度盘公称直径:60、100、150 精度等级:1.0、1.5 热响应时间:≤40s 防护等级:IP55 角度调整误差: 角度调整误差 应不超过其量程的1.0% 回差: 温度计回差应不大于基本误差限的值 重复性:温度计重复性极限范围值应不大于基本误差限值的确良1/2 五、测量范围 测 温 范 围 ℃ | 适 应 范 围 | 工业、 商业 | 实验室、小型 | -80-+40 | √ | √ | -40-+80 | √ | √ | 0-50 | √ | √ | 0-100 | √ | √ | 0-150 | √ | √ | 0-200 | √ | √ | 0-300 | √ | √ | 0-400 | √ | √ | 0-500 | √ | √ |
六、正常工作大气条件 工 作 场 所 | 温 度 ℃ | 相 对 温 度 % | 掩 蔽 场 所 | -25-+25 | 5-100 | 户 外 场 所 | - 40-+85 | 5-100 |
七、测量端形式 ![](https://img75.hbzhan.com/gxhpic_aeca885840/bb33f2c9b6dc3b85d6de07cc634f9ba208d503566fb93e391a06c06474041a95420751b722856e50.jpg) 八、外形尺寸 形 式 | A | B | C | E | L | D | 轴向型 | 65 | 23 | 73 | - | 75 100 150 200 300 400 500 750 1000 | Φ6 Φ8 Φ10 | 105 | 23 | 73 | - | 155 | 23 | 73 | - | 径向型 | 65 | 50 | 110 | 34 | 105 | 50 | 110 | 34 | 155 | 50 | 110 | 34 | 135°向型 | 105 | 23 | 85 | - | 155 | 23 | 85 | - | 万向型 | 105 | 23 | 178 | 120 | 155 | 23 | 178 | 12 |

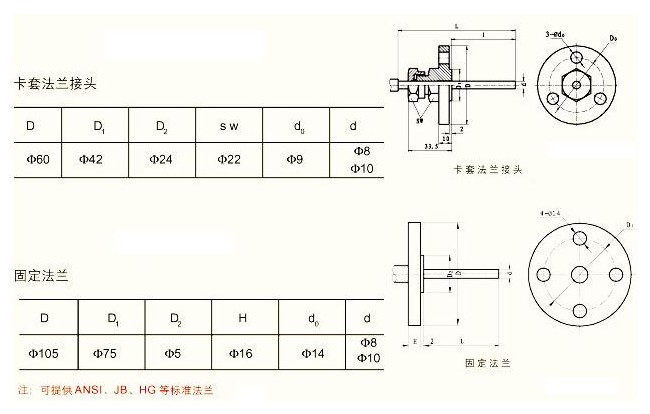

九、安装固定形式 ![](https://img74.hbzhan.com/gxhpic_aeca885840/bb33f2c9b6dc3b85d6de07cc634f9ba279c23bc44734542b3270c518c7397de334b5dcab92651ed6.jpg) ![](https://img72.hbzhan.com/gxhpic_aeca885840/bb33f2c9b6dc3b85d6de07cc634f9ba2935a8ec725f6389b4f9ede7e9d6907539eaba0683b0b01c8.jpg) 十、型号表示
十一、型号规格及测量范围 1)轴向型 型 号 | 测温范围℃ | 精度等级 | 保护管材料 | 规 格 | 安装固定装置 | D | L | WSS-300 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000 | 无固定装置 | WSS-400 | Φ100 | WSS-500 | Φ150 | WSS-301 | Φ60 | 可动外螺纹 | WSS-401 | Φ100 | WSS-501 | Φ150 | WSS-302 | Φ60 | 可动内螺纹 | WSS-402 | Φ100 | WSS-502 | Φ150 | WSS-303 | Φ60 | 固定螺纹 | WSS-403 | Φ100 | WSS-503 | Φ150 | WSS-304 | Φ60 | 固定法兰 | WSS-404 | Φ100 | WSS-504 | Φ150 | WSS-305 | Φ60 | 卡套螺纹 | WSS-405 | Φ100 | WSS-505 | Φ150 | WSS-306 | Φ60 | 卡套法兰 | WSS-406 | Φ100 | WSS-506 | Φ150 |
2)径向型 型 号 | 测温范围℃ | 精度等级 | 保护管材料 | 规 格(mm) | 安装固定装置 | D | L | WSS-310 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ60 | 75 1 00 150 200 300 400 500 750 1000 | 无固定装置 | WSS-410 | Φ100 | WSS-510 | Φ150 | WSS-311 | Φ60 | 可动外螺纹 | WSS-411 | Φ100 | WSS-511 | Φ150 | WSS-312 | Φ60 | 可动内螺纹 | WSS-412 | Φ100 | WSS-512 | Φ150 | WSS-313 | Φ60 | 固定螺纹 | WSS-413 | Φ100 | WSS-513 | Φ150 | WSS-314 | Φ60 | 固定法兰 | WSS-414 | Φ100 | WSS-514 | Φ150 | WSS-315 | Φ60 | 卡套螺纹 | WSS-415 | Φ100 | WSS-515 | Φ150 | WSS-316 | Φ60 | 卡套法兰 | WSS-416 | Φ100 | WSS-516 | Φ150 |
3)135º型 型 号 | 测温范围℃ | 精度等级 | 保护管材料 | 规 格(mm) | 安装固定装置 | D | L | WSS-420 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ100 | 75 100 150 200 300 400 500 750 1000 | 无固定装置 | WSS-520 | Φ150 | WSS-421 | Φ100 | 可动外螺纹 | WSS-521 | Φ150 | WSS-422 | Φ100 | 可动内螺纹 | WSS-522 | Φ150 | WSS-423 | Φ100 | 固定螺纹 | WSS-523 | Φ150 | WSS-424 | Φ100 | 固定法兰 | WSS-524 | Φ150 | WSS-425 | Φ100 | 卡套螺纹 | WSS-525 | Φ150 | WSS-426 | Φ100 | 卡套法兰 | WSS-526 | Φ150 |
4)万向型 型 号 | 测温范围℃ | 精度等级 | 保护管材料 | 规 格 | 安装固定装置 | D | L | WSS-480 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ100 | 75 100 150 200 300 400 500 750 1000 | 无固定装置 | WSS-580 | Φ150 | WSS-481 | Φ100 | 可动外螺纹 | WSS-581 | Φ150 | WSS-482 | Φ100 | 可动内螺纹 | WSS-582 | Φ150 | WSS-483 | Φ100 | 固定螺纹 | WSS-583 | Φ150 | WSS-484 | Φ100 | 固定法兰 | WSS-584 | Φ150 | WSS-4285 | Φ100 | 卡套螺纹 | WSS-585 | Φ150 | WSS-486 | Φ100 | 卡套法兰 | WSS-586 | Φ150 |

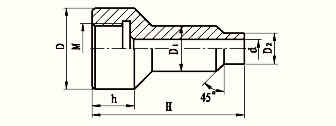

十二、安装方式 ![](https://img75.hbzhan.com/gxhpic_aeca885840/bb33f2c9b6dc3b85d6de07cc634f9ba25e1bb4afebd2094aef18e68456bbbacd32843cc7046f2b14.jpg) 十三、直形连接头规格 ![](https://img74.hbzhan.com/gxhpic_aeca885840/bb33f2c9b6dc3b85d6de07cc634f9ba2505beb4e6e070111fbc867942068d07ff3be114c78cf3d97.jpg) 代号 | M | D | D1 | D2 | d | h | H | TH48A | M16X1.5 | Φ36 | Φ18 | Φ14 | Φ7 | 27 | 80 | TH48B | M20X1.5 | Φ40 | Φ18 | Φ14 | Φ7 | 27 | 60 | TH48C | M27X2 | Φ47 | Φ28 | Φ22 | Φ17 | 32 | 60 | TH48D | M33X2 | Φ55 | Φ36 | Φ30 | Φ21 | 34 | 120 | TH48E | NPT1/2 | Φ39 | Φ27 | Φ21 | Φ16 | 35 | 60 120 | TH48F | NPT3/4 | Φ47 | Φ31 | Φ25 | Φ20 | 40 | TH48G | NPT1 | Φ47 | Φ41 | Φ35 | Φ30 | 45 |

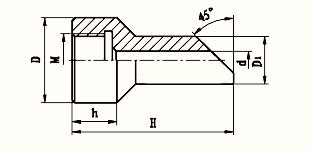

![](https://img72.hbzhan.com/gxhpic_aeca885840/bb33f2c9b6dc3b85d6de07cc634f9ba2d63e6705ca95005e1f2db1fd2490df7d4e965375c1c00bc0.jpg) 代号 | M | D | D1 | d | h | H | TH49A | M27X2 | Φ47 | Φ28 | Φ18 | 30 | 90 | TH49B | M33X2 | Φ55 | Φ36 | Φ24 | 30 | 150 | TH49C | NPT1/2 | Φ39 | Φ27 | Φ16 | 30 | 90 | TH49D | NPT3/4 | Φ47 | Φ31 | Φ20 | 35 | 90 150 | TH49E | NPT1 | Φ47 | Φ41 | Φ30 | 40 |
![](https://img72.hbzhan.com/gxhpic_aeca885840/bb33f2c9b6dc3b85d6de07cc634f9ba2b0fe17fa309c3fe547c562ee5b786c427195d81e0b544c67.jpg) 代号 | M | D | D1 | d | H | TH50A | M16X1.5 | Φ26 | Φ28 | Φ18 | 90 | TH50B | M20X1.5 | Φ30 | Φ36 | Φ24 | 150 | TH50C | M27X2 | Φ37 | Φ27 | Φ16 | 90 | TH50D | NPT1/4 | Φ16 | Φ31 | Φ20 | 90 150 | TH50E | NPT1/2 | Φ21 | Φ41 | Φ30 | TH50F | NPT3/4 | Φ34 | Φ41 | Φ30 |
十四、选型须知 1.型号 2.表盘直径 3.精度等级 4.安装固定形式 5.测温范围 6.长度或插入深度 |
